Благодаря своему уникальному внешнему виду и высоким эксплуатационным качествам светопрозачные фасады приобрели популярность среди архитекторов и строителей. Фасад здания, состоящий из стекла и алюминиевого каркаса может иметь различные цвет, свойства, форму (вертикальный, наклонный горизонтальный) и т.п. Технология структурного остекления открывает новые возможности дизайнерских решений фасадов зданий. Системы структурного остекления позволяют скрыть алюминиевое крепление, и тогда фасад здания визуально превращается в полный монолит из стекла. ГК Алютех предлагает фасадные системы для различных типов конструкций, способов изготовления и монтажа.

Стоечно-ригельный фасад ALT F50

Классическая стоечно-ригельная система ALUTECH ALT F50 включает в себя стойки и ригели с видимой шириной 50 мм. Это обеспечивает максимальную светопроницаемость и визуальную легкость фасадной конструкции, а также элегантный внешний вид. Все видимые элементы конструкции могут быть окрашены в любой цвет по шкале RAL, при этом качество окраски профилей соответствует требованиям Qualicoat 2000. Самым взыскательным потребителям предоставлена возможность закупать анодированный профиль, устойчивый к агрессивному воздействию окружающей среды. Набор имеющихся термовставок и уплотнителей позволяет устанавливать заполнение (стеклопакеты, теплоизоляционные панели) толщиной от 4 до 50 мм.

Описание преимуществ

Основные отличительные преимущества системы заключаются в следующем.

1. Высокий уровень термоизоляции (Group 1.0).

В современном мире, где цены на все виды энергоносителей неуклонно растут, невозможно оставаться в стороне от проблем, связанных с экологией и экономией средств для создания комфортного климата в помещении. Для получения высоких теплофизических и звукоизоляционных свойств ограждающей конструкции в серии ALUTECH ALT F50 используется набор термовставок (термоизоляторов) из твердого, ударопрочного поливинилхлорида (PVC-U-HI) с высокими теплоизолирующими параметрами, ко-экструзионный уплотнитель (запатентованное решение) и набор уплотнительных прокладок на основе этиленпропиленовых каучуков (EPDM). Благодаря оптимальному сочетанию этих составляющих достигаются следующие показатели по термической изоляции (согласно нормам DIN 4108-4):

Скачать сертификат испытания теплотехнических показаний узлового сечения ALUTECH ALT F50, в формате PDF, 0,4 Мб
при установке рассекательного уплотнителя коэффициент теплопередачи узлового профильного решения (без стеклопакета) составляет Uf = 1,8 W/(m²К) или приведенное сопротивление теплопередаче Rпр.= 0,55 м²°С/Вт (группа материалов рамы 1.0);

при стандартном решении коэффициент теплопередачи равен Uf = 2,4 W/(m²K) или приведенное сопротивление теплопередаче Rпр.= 0,42 м² °С/Вт (группа материалов рамы 2.1).

Это позволяет существенно повысить теплофизические характеристики без значительного увеличения стоимости 1м² конструкции.

2. Система «Тепло-холод».

Использование оригинальных дистанционных ПВХ-элементов в зонах простенков и перекрытий фасада позволяет устанавливать вместо стеклопакета одинарное стекло. Наличие специальных пазов предоставляет возможность закрывать утеплитель любым недорогим листовым материалом. Это позволяет реализовать экономичный переход от непрозрачной к прозрачной области конструкции без потери теплоизоляционных характеристик. Учитывая тот факт, что за последние два года рыночная стоимость листового стекла увеличилась в несколько раз, подобное объектное решение начинает все чаще использоваться при создании накладных светопрозрачных фасадов.

3. Многовариантность соединения основных профилей и простота обработки.

Фасадная серия ALUTECH ALT F50 предусматривает несколько типов соединения стойки и ригеля:

• встык (без фрезеровки профилей с использованием пазового сухарного элемента);

• внахлест 6 мм (без выборки паза в стойке);

• с фрезеровкой внахлест 6 мм (с выборкой паза в стойке).

Структурное остекление SG

Предлагаемая система структурного остекления предназначена для изготовления светопрозрачных фасадов без видимого крепления стеклопакетов. Фиксация заполнения происходит с торца заполнения, в пространство между стеклопакетами устанавливаются термоизолирующие материалы, снаружи шов заделывается силиконовым герметиком или уплотнителем. Основой для данной системы является стоечно-ригельная фасадная система ALT F50.

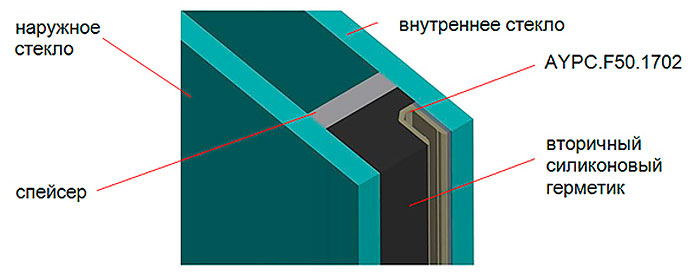

Конструкция стеклопакета системы ALT F50 SG.

Для изготовления фасадов со структурным остеклением необходимо использовать специальные стеклопакеты, в состав которых включены U-образный профиль с приклеенной двусторонней клейкой лентой AYPC.F50.1702 и вторичный структурный силиконовый герметик (например, Dow Corning 3362 и 3793, Sika IG-16 и IG-25). Клейкая поверхность профиля AYPC.F50.1702 позволяет быстро и без видимых затруднений устанавливать его по всему периметру внутреннего стекла, далее пространство между стеклами в торце стеклопакета заливается вторичным герметиком. В системе ALT F50 SG предусматривается использование широкого спектра стекол – внутреннего толщиной 6, 8, 12 и 14 мм, наружного 6-12 мм, что в итоге дает возможность создавать фасад со стеклопакетами большой площади.

После установки стоечно-ригельного каркаса начинается остекление фасада. Перед монтажом стеклопакетов по всему периметру в паз U-образного профиля происходит установка прижимных элементов. Далее происходит установка заполнения на опорные подкладки и фиксация торцевых прижимов в центральном пазу стойки и ригеля при помощи шурупов Ø 5,5 DIN 7982 с потайной головкой. По результатам проведенных испытаний, максимальная несущая способность на вырыв точечного узла крепления, состоящего из прижимного элемента и двух винтов, составляет более 1000 Н. По всему периметру стеклопакета насчитывается более одного десятка таких узлов, это позволяет надежно зафиксировать заполнение в конструкции и исключить его непроизвольное выпадение.

Процесс установки стеклопакета.

На последующих этапах в зону фальца стеклопакета устанавливаются термоизолирующие материалы и происходит декоративная заделка шва. Всем знакомые прижимные планки и крышки из классической стоечно-ригельной системы заменяются на декоративный шовный уплотнитель (FRK47 и FRK48) либо на шовный силиконовый герметик (например, Dow Corning 797 или Sikasil WS-304), устойчивый к различным погодным факторам.

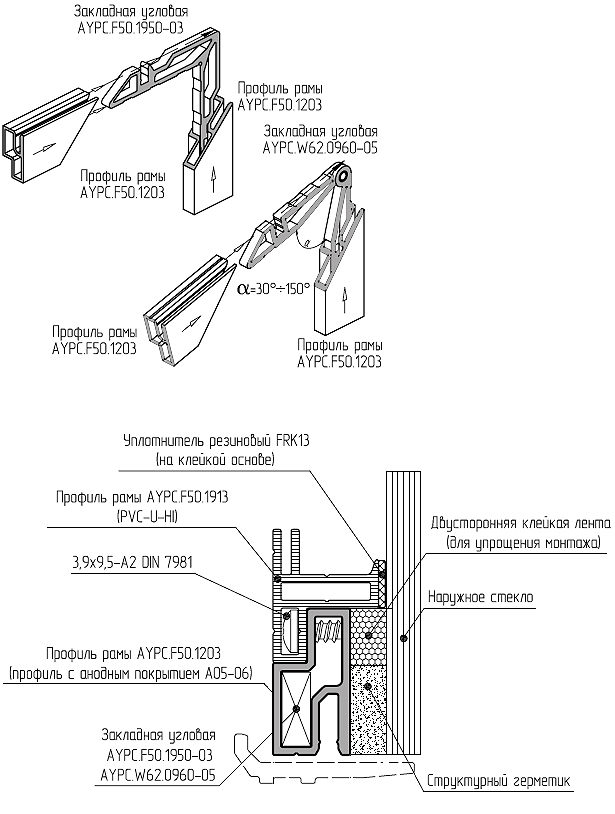

Для реализации «условно холодных» зон в системе предусмотрена комбинация алюминиевых и ПВХ-профилей. Алюминиевый профиль служит направляющей для прижимного элемента, ПВХ-профиль предназначен для уменьшения теплопотерь, выравнивания зазора между стеклом и алюминиевой рамкой и, при необходимости, установки за стеклом панели из листового материала. К собранной при помощи угловых закладных элементов алюминиевой раме присоединяется ПВХ-профиль.

Данная рамная конструкция приклеивается к стеклу при помощи силиконового герметика (например, Dow Corning 995 и 895 или Sikasil IG-18 и IG-20). Полученный остекленный блок, как и стеклопакет, фиксируется в витраже при помощи прижимных элементов.

При необходимости в качестве заполнения в непрозрачных зонах можно использовать листы из композитных материалов, алюминия или нержавейки. В данном случае приклейка происходит при помощи двусторонней клейкой ленты 3M G23F и B23F.

Для обеспечения безопасности в системе ALT F50 SG предусмотрены страховочные элементы AYPC.F50.1946 и AYPC.F50.1948, обеспечивающие механическую поддержку наружного стекла и исключающие выпадение заполнения при землетрясениях, ураганах и других форс-мажорных случаях.

Для изготовления эркерных фасадов, различных угловых переходов в системе ALT F50 SG введены угловые прижимные элементы, с помощью которых структурная конструкция может быть повернута на одной стойке на любой угол от -90º до +90º.

В качестве открывающихся элементов в структурных фасадах предлагается конструкция интегрированного окна ALTF50, зарекомендовавшая себя с лучшей стороны в классической стоечно-ригельной системе. Внешний вид данного окна в закрытом виде практически не отличим от глухих частей витража, тем самым снаружи создается однородный «стеклянный» облик всего структурного фасада, избавленного от прижимов и декоративных крышек.

Система структурного остекления ALT F50 SG обладает существенными конкурентными преимуществами:

1. изготовление конструкции различной конфигурации и степени сложности (прямые, угловые, эркерные, наклонные).
2. широкий диапазон заполнений – стеклопакеты от 26 до 40 мм со стеклами 6-14 мм, либо одинарные стекла или листовые материалы для непрозрачных зон.
3. упрощенный вариант изготовления стеклопакетов – предварительная приклейка U-образного профиля к внутреннему стеклу значительно уменьшает время сборки структурных стеклопакетов.
4. технологичный и простой монтаж стеклопакетов – предварительная установка прижимов в паз U-образного профиля упрощает установку стеклопакета в каркас фасада.
5. установка сверхтяжелых заполнений – шарнирная комбинация подкладок для тяжелых стеклопакетов позволяет устанавливать крупногабаритные заполнения массой 400 кг со стеклами толщиной до 14 мм.
6. два варианта заделки швов между стеклопакетами – силиконовый герметик или уплотнители FRK47 и FRK48.
7. два варианта фиксации стеклопакета в «скрытой створке» - приклейка на силиконовый герметик или при помощи набора уплотнителей и окантовочного профиля.
8. высокие теплотехнические характеристики – при заполнении толщиной 26 мм теплопроводность типового узла интегрированного окна составляет 2,7 W/m2*ºK, структурного остекления – 1,4 W/m2*ºK.
9. сборка при помощи шарнирных закладных трапециевидных (треугольных) рам и установка в непрозрачные зоны фасада непрямоугольных одинарных заполнений.
10. разработка подобъектных решений – использование двухкамерных стеклопакетов в структурном остеклении, возможность установки заполнений толщиной до 52 мм и др.

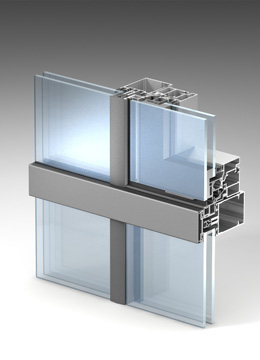

Полуструктурное остекление ALT F50 HL

Система ALT F50 HL «Горизонтальная линия» является еще одной разновидностью стоечно-ригельного фасада ALTF50, в котором снаружи выделено одно из направлений механического прижима стеклопакета – горизонтальное или вертикальное. Это осуществляется посредством применения различных маскирующих планок (например, эллиптических F50.0507 или полукруглых F50.0505), подчеркивающих одно направление, тем самым придавая зданию дополнительный объем по горизонтали (или по вертикали). Причем по линиям в другом направлении фиксирующие стеклопакет планки заменяются на декоративный шовный уплотнитель либо пространство между стеклопакетами заделывается шовным силиконовым герметиком, устойчивым к различным погодным факторам.

Кроме того, в данной системе вместо стандартных прижимных и декоративных планок с видимой шириной 50 мм можно применить прижимной профиль F50.1601 или F50.1602 с видимой шириной 38 мм. При этом получается еще одна модификация стоечно-ригельной системы - ALTF38 HL «Горизонтальная линия 38 мм».

Так же, как и в других версиях фасада ALTF50, в конструкции типа «Горизонтальная линия» могут быть применены откидные окна типа «скрытая створка» без изменения вида фасада.

Использование имеющихся термовставок и уплотнителей позволяет устанавливать стеклопакеты толщиной от 22 до 38 мм, изготовленные по требованиям, предъявляемым к структурному остеклению. Остекление, а также установка оконных блоков производятся снаружи здания.

ALT F50 HL имеет несколько принципиальных преимуществ по сравнению с аналогичными системами, представленными на рынке:

1. В качестве вертикального заполнения пространства между ст/пакетами в системе ALT F50 HL предусмотрена альтернатива шовному структурному силикону, а именно специальный уплотнитель, который устанавливается в паз термомоста.
2. По горизонтальному направлению применяется прижимная планка с декоративной крышкой из стандартной стоечно-ригельной системы (с видимой шириной 50 мм) либо прижимная из системы ALT F50 SSG (с видимой шириной 38 мм).

олуструктурное остекление ALT F50 SSG

Вариант ALT F50 SSG предназначен для полуструктурного остекления фасадов зданий. Решение создано на базе классической стоечно-ригельной серии ALT F50. В качестве несущей конструкции используются стандартные стойки и ригели системы с видимой шириной 50 мм.

Основным отличием данного фасадного решения является отсутствие широких 50 миллиметровых прижимных и декоративных крышек. Вместо них использованы тонкие, практически незаметные снаружи прижимные профили, которые имитируют структурный шов.

В качестве оконных блоков в данной системе предусмотрена возможность встраивания в конструкцию фасада интегрированных окон в полуструктурном исполнении.

Использование имеющихся термовставок и уплотнителей позволяет устанавливать стеклопакеты толщиной от 28 до 50 мм, изготовленные по требованиям, предъявляемым к структурному остеклению. Остекление, а также установка оконных блоков производятся снаружи здания.

Основным преимуществом ALT F50 SSG является упрощение монтажа интегрированных окон в полуструктурный фасад:

1. Отсутствует подрезка и стыковка прижимной планки под 45º. В аналогичных системах по периметру окна применяется несимметричная прижимная планка; для соблюдения внешнего сходства по всему фасаду, необходимо производить ее подрезку под углом 45º. В системе ALT F50 SSG во всех зонах фасада применяется симметричная прижимная планка, нет необходимости применять прижимную другого типа и зарезать ее под определенным углом.
2. На объект окно поступает полностью в собранном виде - отсутствует установка (и регулировка) фурнитуры на объекте. В аналогичных системах установка и последующая регулировка фурнитуры происходит на монтаже, а не в цеху. Так как монтажники не имеют достаточной квалификации и опыта работы при сборке конструкций, возникает большая вероятность возникновения ошибки и увеличение времени монтажных работ. Из-за отсутствия полноценной рамной конструкции при установке полуструктурных фасадов приходилось ответную часть фурнитуры устанавливать на стойку (или ригель) фасада. В оконных конструкциях системы ALT F50 SSG применяется рамный профиль, который позволяет собирать оконный блок в цеху и в готовом виде отправлять его на объект, тем самым избавляя монтажников от непрофильного для них труда, связанного с установкой и регулировкой фурнитуры.
3. Два типа прижимной планки и декоративного элемента.
